1S、IR型泵系根据国际标准ISO2858所规定的性能和尺寸设计的，主要由泵体1、泵盖2、叶轮3、轴4、密封环5、轴套8及悬架轴承部件9等所组成。IS、R型泵的泵体和泵盖的部分，是从叶轮背面处剖分的，即通常所说的后开门结构形式。其优点是检修方便，检修时不动泵体、吸入管路、排出管路，退出转子部件即可进行检修。

泵的壳体(即泵体和泵盖)构成泵的工作室，叶轮、轴和滚动轴承等为泵的转子。悬架轴承部件支承着泵的转子部件，滚动轴承承受泵的径向力和轴向力。

为了平衡泵的轴向力，大多数泵的叶轮前、后均设有密封环，并在叶轮后盖板上设有平衡孔。由于有些泵轴向力不大，叶轮背面末设密封环和平衡孔。

IS泵的轴向密封采用填料密封或机械密封，以防止进气或大量漏水。R泵的轴向密封采用填料密封或机械密封，以防止进气或大量漏水。泵盖上设有内水封孔、外水封孔和冷却室。冷却室盖上设有两个密封圈，防止冷却水外漏。密封与冷却方式有以下几种:

(1) 填料密封、体内水封、不接冷却水

(2) 填料密封、体内水封、接冷却水

(3) 填料密封、体外水封、不接冷却水

(4) 填料密封、体外水封、接冷却水

(5) 机械密封、体内水封、不接冷却水(机械密封时不钻内水封孔)

(6) 机械密封、体内水封、接冷却水(机械密封时不钻内水封孔)

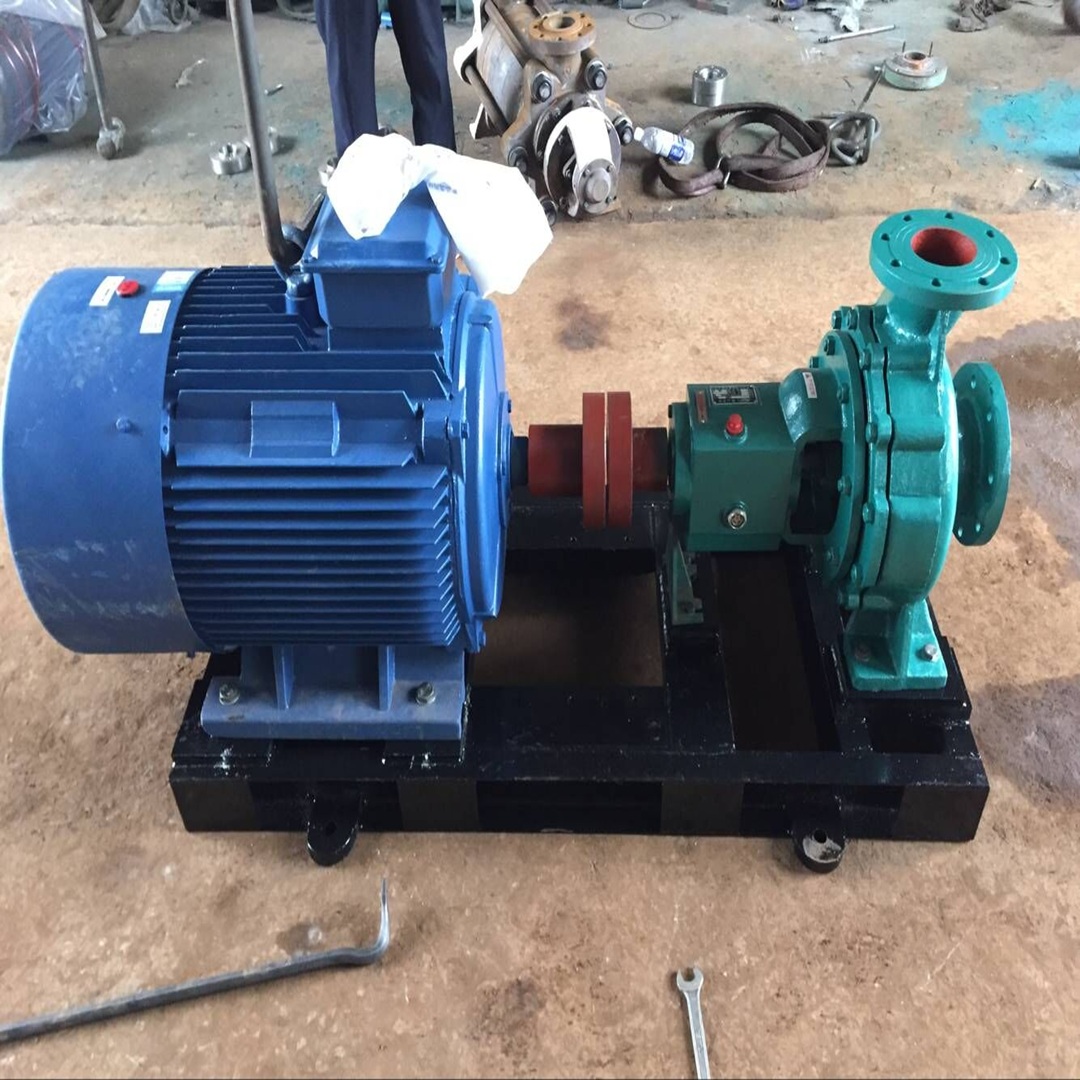

水冷却压力P=0.15-0.3MPa，外水封需要量0.2~0.5m%h，冷却循环水需要量0.3-0.7m2%h，上述水封用水，冷却水用量仅供参考，用户可根据实际情况加以修改。为了避免轴磨损，在轴通过填料腔的部位加装轴套，轴套内装有O形密封圈，以防沿着配合表面进气或漏水。泵的传动方式是通过弹性联轴器与电动机联结的。泵的旋转方向，从驱动端看，为顺时针方向旋转。

IS、IR型泵系单级单吸(轴向吸入)离心泵，适用工业和城市给水、排水，亦可用于农业排灌，供输送清水或物理及化学性质类似清水的其它液体之用，IS型温度不高于80°C，IR型温度不高于150°C。

IS、IR型泵系列性能范围:

转速:2900r/min和1450r/min进口直径:50~200mm

流量:3~460m/h

扬程 3.6~133m

一般工作压力IMPa。当吸入口直径为65~125mm且叶轮名义直径315的泵工作压力1.3MPa，采用其他材料工作压力可达1.6MPao

产品标准: GB5662-85 GB/T5657-1995 JB/T5414-91
